セルフスタンド用泡消火設備

コンパクトフォーム・3S

コンパクト フォーム・3Sは容易な操作性・確実な消火を可能にする信頼できる消火システムです。合理性と安全性の高いレベルでの融合。コンパクト フォーム・3Sは未来を見据えたベストパッケージです。

  • PFOS非含有
コンパクトフォーム・3S
  • 簡単で安心操作

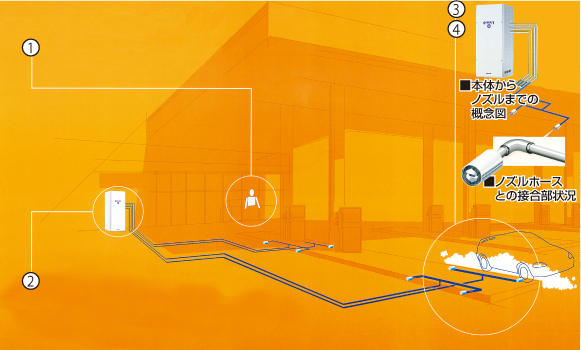

    消火の際は監視者が放出するアイランドを起動装置パネルで選択できますので、火災が発生した場所だけに泡消火薬剤を放出します。

  • 最大12回線で大型ガソリンスタンドにも対応

    最大12回線の選択弁をそなえ、大型ガソリンスタンドも対応できます。

  • 火元から確実な消火

    車が停車するアイランドの側面から消火薬剤を放出しますので、至近距離からの確実な消火が可能です。

  • 機械泡消火薬剤で確実に消火

    優れたシール性を発揮する消火剤により窒息・冷却作用で素早く確実に消火します。

仕様
本体 商品名 コンパクト フォーム・3S
商品型式 SSFW-120-N
試験確認番号第HT-E-01-006号
規格区分 パッケージ型固定泡消火設備
消火薬剤種別 機械泡
薬剤型式番号薬第18~2号
設置方法 露出取付(架台付)
加圧・蓄圧の別 加圧式(レギュレータ方式)
操作方法 ガス発生式弁開放器
放射圧力範囲 0.45~0.65MPa
装備質量 約250kg
薬剤量 100L
使用温度範囲 -10℃~+40℃
性能 放射時間 約150秒
放射距離 約3m
放射率 7.4L/min以上
格納箱 外観寸法(mm) H2,070×W710×D356
材質 SPCC
板厚 1.6mm
塗装仕上 マンセルN-7.5
扉開閉方式 前面被せ方式
消火剤容器 内容積 112.2L
材質 SUS304
防錆及び耐食 耐食材料使用
耐圧試験圧力 1.47MPa
容器本数 1本
加圧用ガス容器 容器弁型式 HFV-40N よ-083号
内容積 10L
材質 STH-70
塗色 灰色
ガスの種類 窒素
ガス充填質量 1,662g
耐圧試験圧力 24.5MPa
最高充填圧力 14.7MPa
容器本数 1
選択弁 系統 4、6、8、10、12系統
材質 青銅
作動電圧 AC100V
圧力調整器 調整圧力(固定) 0.7MPa
材質 C3771B
その他 泡放出ノズル 発泡倍率3~9倍(1系統に2個)
配管 20A 65mまで
消火設備
制御盤
入力電圧 AC100V±10% 50/60Hz
消費電力 最大160VA
操作回路電圧 DC24V
リセット釦 白色
警報ブザー 起動時:連続音
異常時:断続音
電源表示灯 緑色
放出表示灯 赤色
定圧作動装置
入力
1系統
火災通報接点 C接点×2
接点仕様 接点容量:60W125VA・最大電流1A 最大電圧:AC250V・DC200V
選択弁(電磁弁)接続出力 最大12出力
選択弁(電磁弁)出力電圧 AC100V
外形寸法(mm) H170×W230×D60
※バックボックス使用時はD90
消火設備起動装置 本体質量 最大1.5g
塗装仕様 クリームホワイト
材質 SPCC
使用温度範囲 0℃~+40℃(結露なき事)
入力電圧 DC24V(制御部より供給)
消費電力 制御部に含む
起動押釦 赤色LED付押釦(カバー付)
起動ランプ 起動時:赤色LED点滅
放出時:赤色LED点灯
起動押釦数 最大12個まで
■コンパクトフォーム・3S本体一式(制御盤・消火薬剤・操作パネル・部品箱・ノズル含む)

品名・型式等 商品コード 標準価格(税抜価格)
・4回線 一式 60043899 900,000円(税抜価格)
・6回線 一式 60043999 1,000,000円(税抜価格)
・8回線 一式 60044099 1,090,000円(税抜価格)
・10回線 一式 60044199 1,200,000円(税抜価格)
・12回線 一式 60044299 1,290,000円(税抜価格)
